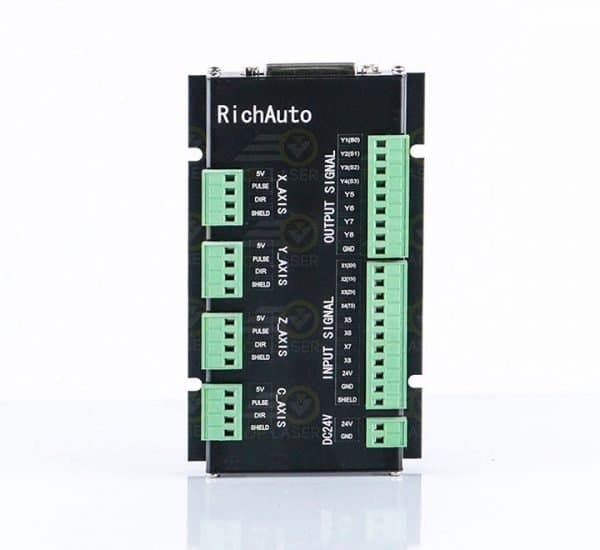

بوردة RichAuto ِA11

الوصف

بوردة RichAuto A11 هي لوحة الوصلات الرئيسية في نظام التحكم A11 المنتشر في ماكينات الراوتر CNC. تستقبل الأوامر من وحدة التحكم اليدوية عبر الكابل الواصل بينهما، ثم ترسل إشارات الخطوة والاتجاه إلى درايفرات المحاور، كما تتعامل مع المدخلات مثل حساسات النهاية ونقطة الصفر، ومع مخرجات مثل تشغيل الاسبندل.

من علامات عطل البوردة توقف محور واحد عن الاستجابة بينما تتحرك بقية المحاور، أو عدم قراءة الحساسات، أو عدم دوران الاسبندل رغم ظهور الأمر على شاشة الهاند. قبل الحكم بتلف البوردة افحص مصدر التغذية الخاص بها وكابل الـ50 بن ومسامير الترمينال، لأن الأسلاك المرتخية تعطي أعراضًا مشابهة.

للحصول على بديل مطابق، اقرأ الموديل والإصدار المطبوعين على البوردة الحالية وقارن توزيع أطرافها مع توصيلات ماكينتك. صوّر البوردة وهي في مكانها وأرسل الصورة إلى توب ليزر، ليتأكد الفنيون من توافقها مع الهاند والدرايفرات المركبة لديك قبل الشراء.
