تعرف علي

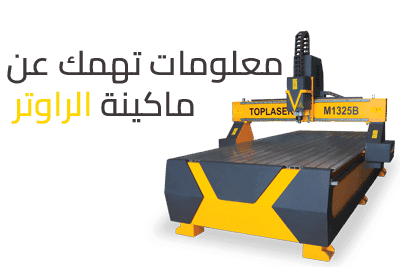

ماكينة الراوتر CNC

معلومات عامة ومهمة في اختيارك للماكينة التي تناسبك

تعريف ماكينة الراوتر :

تعد ماكينه الراوتر من اهم المكائن الاساسية في ورش النجارة والدعاية والاعلان التي لا يمكن الاستغناء عنها في بعض الاوقات لانها تقوم بانجاز العمل في اسرع وقت ممكن وبكفاءة عالية مقارنة بالعمالة اليدوية.

أهم اعمال ماكينة الراوتر :

الحفر على جميع الخامات الأتية:
  • الاخشاب
  • الاكريليك
  • الارتلون
  • الالمونيوم
  • الكالدينج
  • PVC
  • الكوريان
  • الماكيت
  • الجبس

مميزات العمل على ماكينة الراوتر واستبدالها ببعض مكائن النجارة:

  1. الدقه العاليه في كفاءه العمل وانجازه
  2. السرعه العاليه في انجاز العمل
  3. توفير عدد عماله يدويه بديل لها
  4. توفير معظم ماكينات النجاره المحليه مثل :
    5. ( الصنيه والمنشار والرابور والتخانه ).

معايير تحديد المواصفات المطلوبه لماكينه الراوتر:

يتم تحديد مواصفات ماكينه الراوتر بناء على طبيعه عمل العميل وهذا يتوقف على نوع العمل
حيث يوجد انواع متعددة من ماكينات الراوتر بناءاً للمواصفات المطلوبة.

ومن اهم هذه المواصفات:

  • نوع المواتير
  • قدره المواتير
  • قدره الاسبندل
  • المواصفات الميكانيكيه للماكينه مثل (الجايد – الريل – البلي)
  • الكهرباء المغذيه للماكينه (220V – 380V)

كما يوجد ثلاث انواع اساسيه من المواصفات تسمى الماكينه على اسمها من اهمها:

  • ماكينات الاستيبر (Servo)
  • ماكينة السيرفو (Stepper)
  • ماكينة الهايبرد سيرفو (Hybrid servo)

وكما يتم اختيار نوع الماكينه على حسب طبيعه عمل العميل وعلى سبيل المثال:

  • الماكينه الاستيبر يتم ترشيحها للعميل صاحب الاعمال الخفيفة وساعات عمله قليلة في نطاق العمل ثنائي الابعاد وقليل من العمل ثلاثي الابعاد.
  • الماكينه الهايبرد سيرفو يتم ترشيحها للعميل صاحب الاعمال المتوسطة .وليست شاقة للغايه في حدود نطاق الماكينه
  • الماكينه السيرفو يتم ترشيحها للعميل صاحب الاعمال الكثيره والثقيلة وعدد ساعات عمله طويلة والتشغيل ثلاثي الابعاد بصفه عامه.

عيوب ومخاطر مشروع ماكينة الراوتر :

  1. عدم دراسه جدوي المشروع بشكل كامل وكافي.
  2. ممارسة المشروع بشكل تقليدي وليس مهاري وحرفي.
  3. عدم المعرفة الكافية للمعلومات الخاصة بالاخشاب والنجاره واشكال البنط
  4. عدم التعلم الكافي على برامج التصميم المسؤولة عن تشغيل الماكينات مما يؤدي الى البحث عن
    مصمم بمبالغ باهظه مما يؤدي الى غلق المشروع.

انواع ماكينات الراوتر :


  • توجد انواع عديده من ماكينات الراوتر وتختلف على حسب طبيعه العمل المطلوب وعلى سبيل المثال:
    • ماكينه الراوتر المسطحه وهي ماكينات تعمل على االلواح المسطحه فقط ويوجد منها انواع مختلفه:
      1. ماكينة راوتر متعددة الرؤوس على مسطرة واحدة
      2. ماكينة راوتر ذات راسين منفصلين
      3. ماكينة راوتر ذات رأس تبادلية محملة برأسين

Router-TOP-TJ-1325B-2-Heads-(-one-Z-axis-)-Center
Router-TOP-R-1325B
  • ماكينات الراوتر المزودة بمخرطة داخلية او خارجية
  • ماكينات الراوتر ذات الحركة المحورية وهي ذات رأس تسمي P AXE تستخدم في حفر أماكن المفصلات والكوالين وغيرها من الصناعات.

    • المكونات والمواصفات العامة لماكينة الراوتر :

    • الشاسيه الخاص بالماكينه ويختلف وزنه على حسب حجم الماكينة .
    • عدد 12 بليه هاي و ين يختلف مقاسها على حسب مقاس الريل سواء كان حجم الريل 20 ملي او 25 ملي .
    • الريل ويختلف مقاسه على حسب مقاس الماكينه وكذلك حجمه يختلف على حسب مواصفات العميل سواء كان 20 او 25 ملي .
    • الجايد وهي الجريدة المسننة ويختلف مقاسها ايضا على حسب حجم الماكينه .
    • عدد 3 جير بوكس .
    • عدد 4 مواتير ويختلف نوعها على حسب المواصفات المطلوبة .
    • عدد 1 بول سكرو .
    • عدد 1 اسبندل حسب مواصفات الماكينة ويتمثلوا في الخيارات الاتية:
    HQD spindle

    اسبندل HQD المصنوع من الألمنيوم عالي الجودة لضمان عمر خدمة اطول لماكينة الراوتر,مما يضمن السرعة ودقة المعالجة العالية. إلى جانب ذلك ، يعتمد الاسبندل علي التبريد الهوائي، فهو يتميز بالتكلفة المنخفضة ، والاستخدام المريح ، ومناسب للتشغيل البسيط..

    Water cooling spindle

    يتميز الاسبندل المُبرد بالماء بالجودة والأداء المستقر بتكلفة متوسطة, كما يتميز بالسرعة العالية والدقة كذلك تصل سرعاته الي 24000 دورة / دقيقة . استخدماته الأساسية في مجالات الخراطة والحفر علي الخامات الصلبة.

    HSD-Spindle

    يتميز اسبندل HSD بالتبريد الجيد للحرارة ، والضوضاء المنخفض ، والعمر التشغيلي الطويل ، والدقة العالية.
    يتم فحص جميع الأجزاء المستخدمة في الاسبندل بصرامة وجودة عالية لضمان اعلي دقة للتصنيع. .

    • عدد 3 حساس NPN .
    • عدد 4 درايفر على حسب نوع مواصفات الماكينه اذا كانت ستيبر -هايبرد سيرفو- سيرفو .
    • عدد 1 انفرتر على حسب نوع مواصفات الماكينه هل هو نوعه LS او FOU .
    • سيستم A11 .

    مجالات عمل ماكينة الراوتر:

    • الاثاث المكتبي
    • الاثاث المنزلي
    • ورش الدعاية والإعلان
    • شركات المقاولات

    انواع واشكال بنط ماكينات الراوتر المختلفة :

    هناك العديد من انواع البنط وتختلف على حسب التصميم المطلوب تنفيذه ومن اهمها:

    • البنط العدلة: وهي ما تسمى ببنطه الاندميل وهي تستخدم في القطع وتفريغ الارضيات والمسارات العدله وتفريغ الالواح
    • بنط البول نوز: وهي ما تسمى ببنط الاشكال ثلاثية الابعاد 3D لانها تستخدم في تنفيذ التصميمات ال D3

    لماذا تختار توب ليزر لصيانه ماكينه الراوتر؟

    تعد شركة توب ليزر الاصلح والافضل لصيانة مكينتك لعدة اسباب اهمها الاتي:


    • سرعة تلبية طلب العميل وعدم تأخير الرد عند طلب الدعم الفني سواء تليفونياً او من خلال زيارة .
    • الكفاءه الفنية والمهنية لدي مهندسي الصيانة بالشركة
    • الاحترافية والخبرة في التعامل مع العميل وطريقة الرد واستلام المشكلة وفهمها تلفونياً قبل الشروع في حلها مما يوفر الكثير من الوقت علي العميل في مراحل حل المشكلة القائمة.
    • اسعار واقعية ومناسبة لتكاليف الصيانة واسعار قطع الغيار في الشركة
    • توفير دائم لكل قطع الغيار المطلوبة لكافة الماكينات التي توفرها الشركة.

    الحفر ال 2D علي الاخشاب

    الرسم ال 3D علي الاخشاب
